產品描述

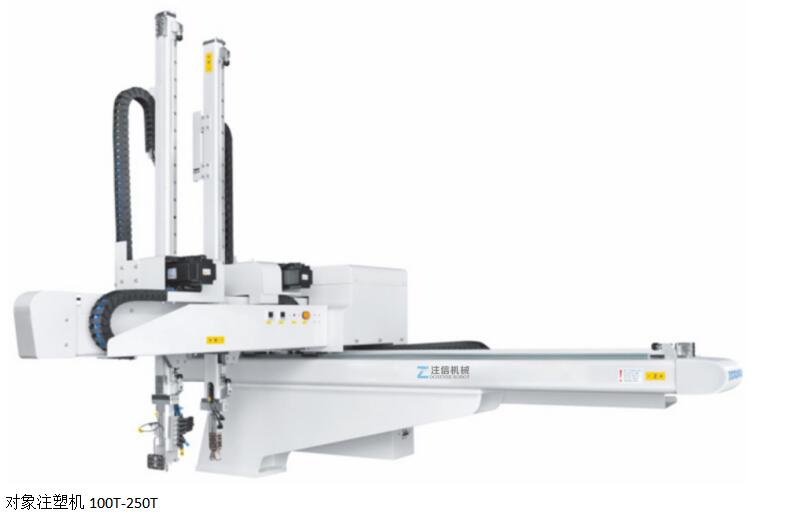

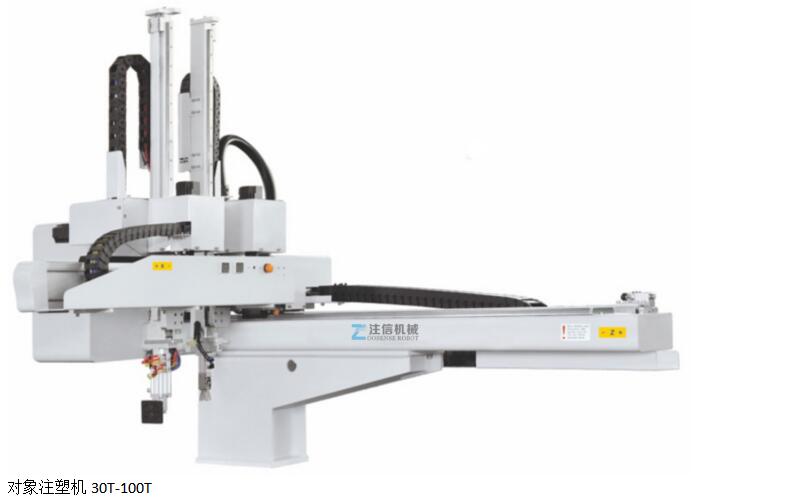

該系列機械手適用于30T-100T、100T-250T臥式射出成型機。手臂形式為單截式，分3軸及5軸AC伺服驅動。取出時間1sec，全循環6sec。應用于快速取出或模內貼、模內鑲件等特殊產品取件。
所采用的通訊方式信號線少，遠距離通訊，擴展性能好，抗干擾能力強，重復定位精度高?？梢酝瑫r(shí)控制多軸，設備維護簡單故障率低。
主要規格
|
機型 |
電源容量(KVA) |
適用成型機 |
橫行行程 |
驅動方式 |
引拔行程 |
上下行程 |
取出時間 |
|
按需推薦 |
2.5 |
30T～100T |
1180 |
AC伺服馬達
|
P：450 R：300 |
600 | 1.0 |
| 2.0 |
100T～250T |
1400 | 690 | 800 | 2.18 | ||
| 3.2 |
P：500 R：400 |
||||||
|
最大荷重（KG） |
全循環時間 |
空氣消耗量（NI/cycle） |
凈重（KG） |
機型表示：I：?jiǎn)谓厥?nbsp; D：雙臂機械手（成品臂+料頭臂） S：?jiǎn)伪蹤C械手（成品臂） S3：三軸AC伺服馬達驅動（成品臂上下、引拔+橫行） S5：五軸AC伺服馬達驅動（成品臂/料頭上下、引拔+橫行） |
|||
| 3 | 5.5 | 3.5 |
200 |
||||
| 5 | 6.78 | 3.5 | 200 | ||||
|
240 |
|||||||

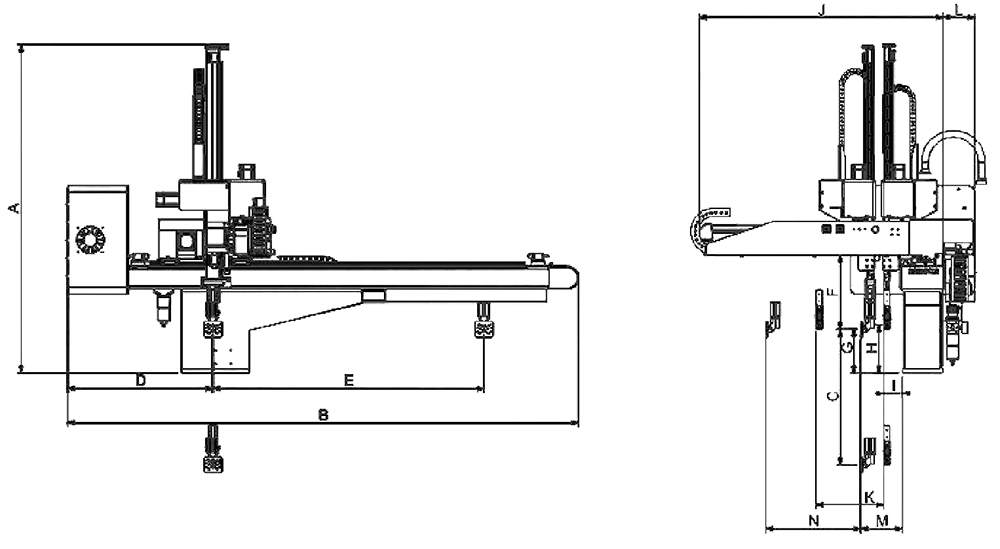

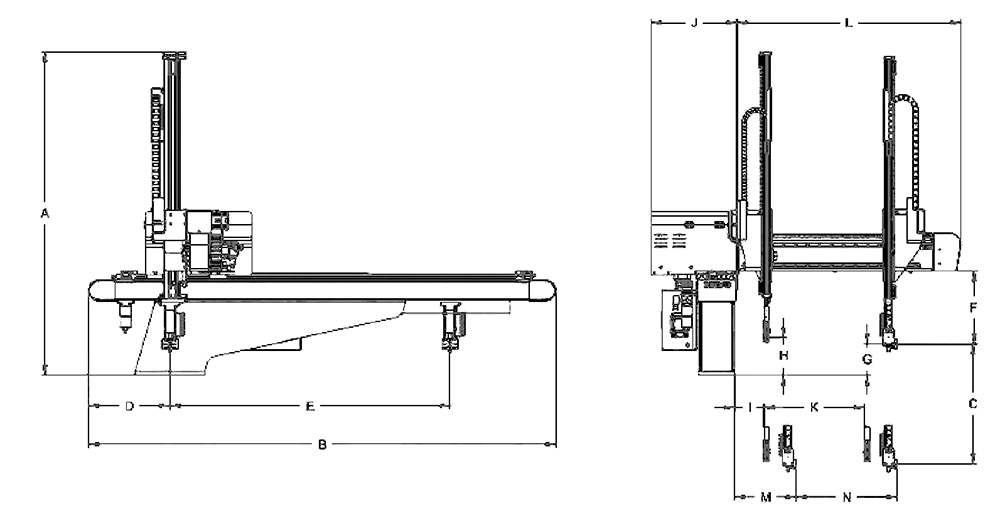

尺寸圖表
|
Model |
A | B | C | D | E | F | G | H | I | J | K |
|
30T-100T |
1465 | 2260 | 600 | 640 | 1200 | 325 | 190 | 215 | 80 | 900 | 300 |
| / | / | 460 | / | ||||||||
|
100T-250T |
1685 | 2340 | 800 | 370 | 1400 | 340 | 185 | 210 | 170 | 400 | |
|
Model |
L | M | N | ||||||||
|
30T-100T |
320 | 185 | 450 | ||||||||
|
100T-250T |
1015 | 140 | 690 | ||||||||
| 310 | 500 | ||||||||||
因改良原因，規格及外觀有所變更是，不再另行通知，敬請諒解。
